從USB PD3.1協議發布以來，市面上已出現了十?dāng)?shù)款140W氮化鎵充電器，價格從300-700+不等，隨著各設備廠商的充電策略改變，充電頭廠家也將迅速跟進。由于工廠、研發端對PD3.1誘騙器的大量需求，特推出一款滿足PD3.1 全檔位誘騙(最高可達240W, 48V) 的測試板，適合工廠開發需求數量大且功能專注的測試工具。
其支持誘騙 SPR和EPR 模式下的 PD 包，最大耐壓 60V，可最大支持到誘騙 48V 的 EPR 包，支持 5V，15V，20V，28V ,36V，48V及PPS,AVS 并輸出燈顯?？梢詽M足目前大部分USB PD快充充產品的開發測試需求。

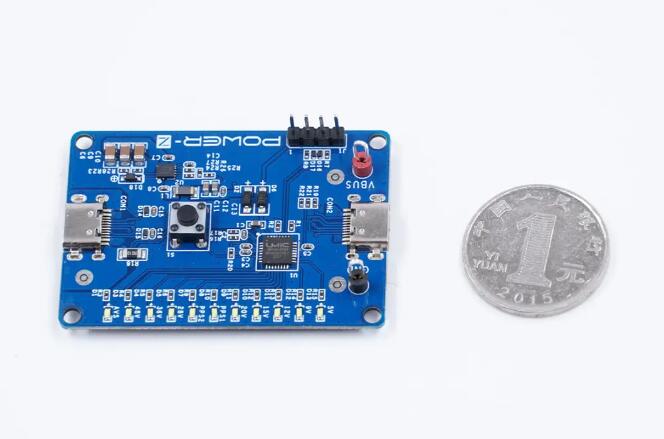

新款誘騙器采用超級精簡的外觀設計，整個PCB板的尺寸僅為54mm×38mm，PCB板上的器件也十分簡單，其核心器件UM3506芯片來自廣芯微電子，這也是業界首款支持USB PD3.1 全檔位誘騙及PPS,AVS的測試工具。 正面設有11顆LED指示燈，用來表示申請的電壓檔（FIXED、PPS、EPR和AVS檔）。一個按鈕開關，用來手動切換各個PDO，讓USB PD供電設備輸出設定的電壓值。輸入輸出端均采用Type-C接口傳輸，并在輸出端有正負極接線柱，便于負載鏈接帶載測試。

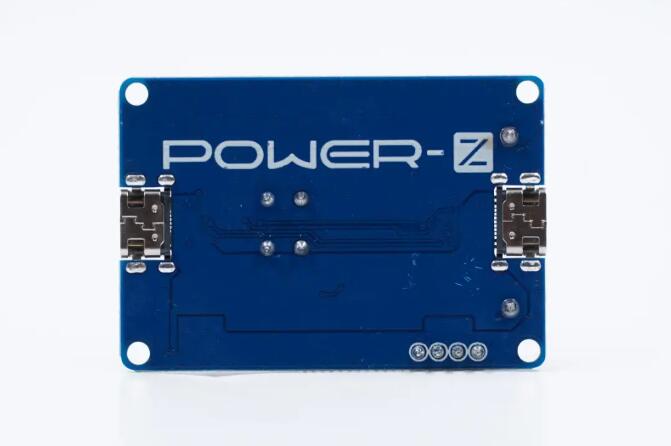

電路板為單面印刷，背面無原器件焊接，印有POWER-Z LOGO。

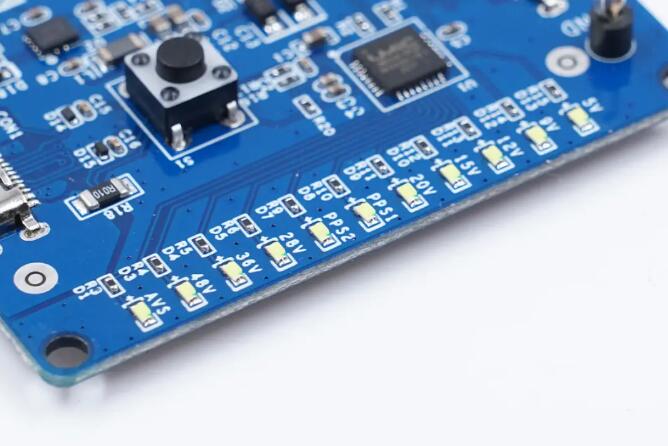

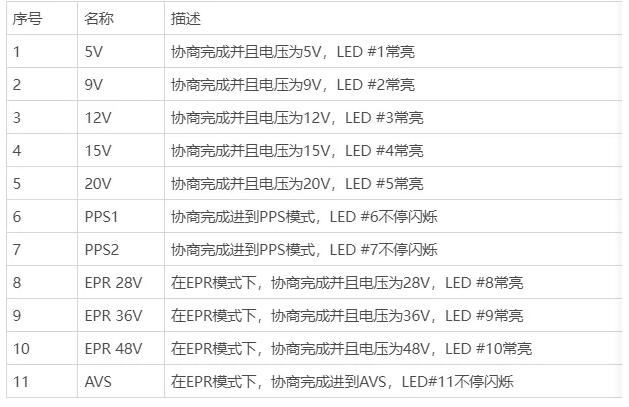

11顆LED指示燈，分別代表8組不同的PDO，以及2組PPS和AVS模式，并做有具體檔位的標注，使用更加方便，下表描述了LED的定義。
Note：AVS功能暫沒有設備進行測試，待后續驗證。 總結: 誘騙器申請充電設備的X檔（PDO/EPR檔）通告能力， LED指示燈便會停在X檔對應的指示燈處并保持常亮。如果申請的是PPS/AVS檔，最終LED指示燈會停在PPS/AVS檔對應的指示燈處并保持一直閃。 PPS電壓檔說明：

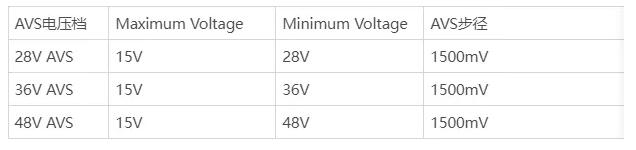

AVS電壓檔說明：

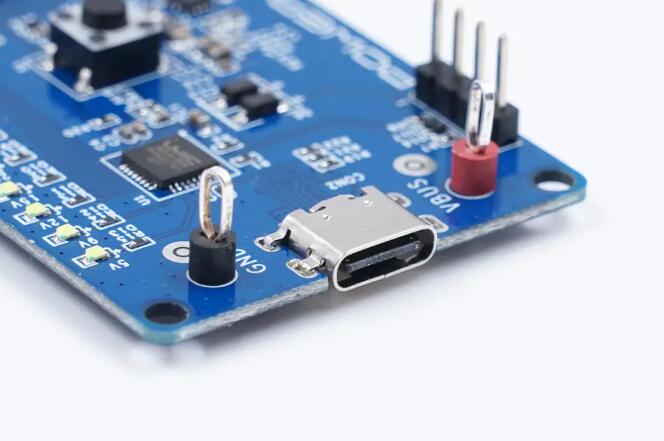

輸出端特寫，正負極接線柱和Type-C接口。

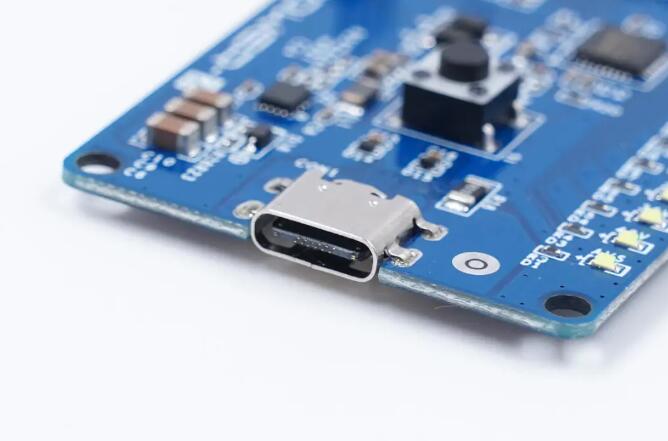

輸入端Type-C特寫。

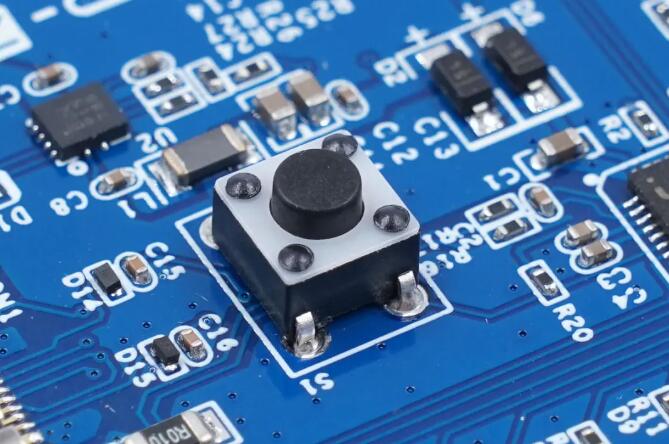

調節按鍵特寫。

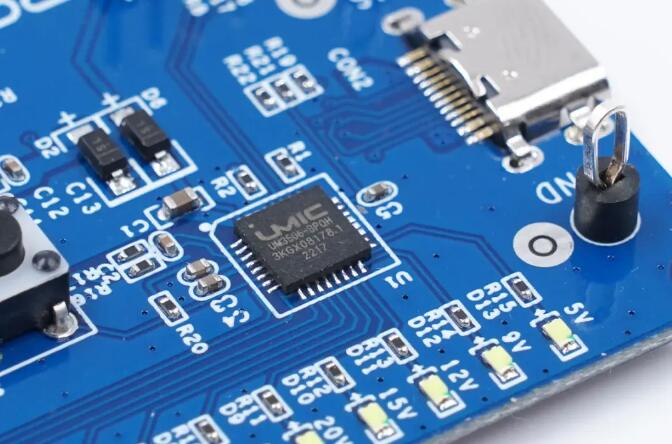

UM3506芯片由廣芯微電子發布的PD3.1 DRP雙向快充芯片產品。該產品全面支持PD3.1 SRC，SNK 及雙向DRP功能，其中包括SPR下的PPS可編程電壓模式和EPR下的AVS動態電壓模式，同時還支持EPR線纜中PD 3.1 EMARK模式。

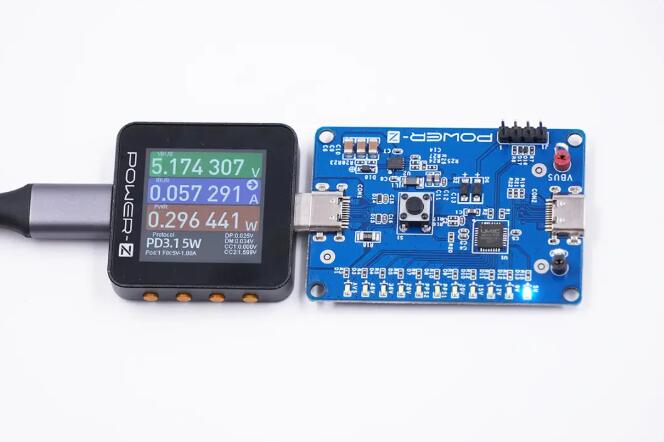

與蘋果140W充電器設備相連，它的通告能力是5V3A，9V/3A，15V/3A，20V/5A，28V5A。Tester首先會請求PD設備第一檔的通告能力(5V)，此時LED指示燈停在LED #1處。

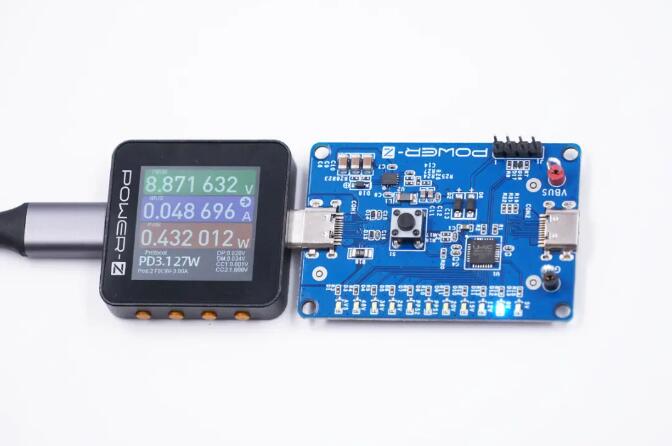

手動按鍵請求Source端每一檔的通告能力，申請9V電壓檔，LED指示燈便會停在9V檔對應的LED #2處并保持常亮，如上圖所示。

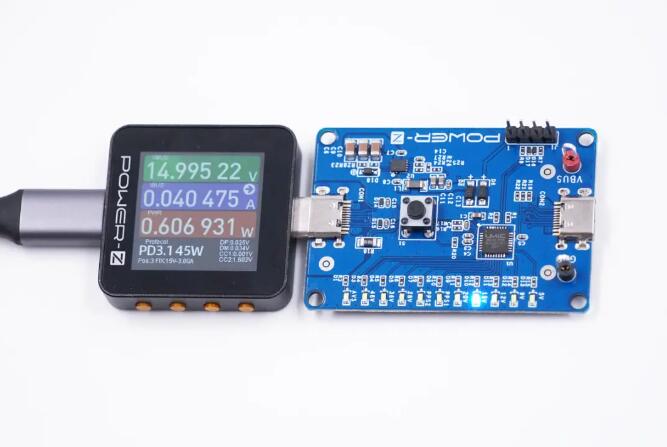

手動按鍵請求Source端每一檔的通告能力，申請15V電壓檔，LED指示燈便會停在15V檔對應的LED #4處并保持常亮，如上圖所示。

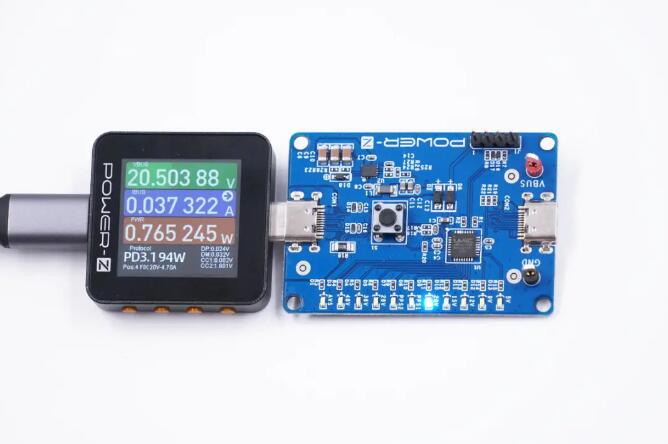

手動按鍵請求Source端每一檔的通告能力，申請20V電壓檔，LED指示燈便會停在20V檔對應的LED #5處并保持常亮，如上圖所示。
手動按鍵請求Source端每一檔的通告能力，申請28V電壓檔，LED指示燈便會停在28V檔對應的LED #8處并保持常亮，如上圖所示。

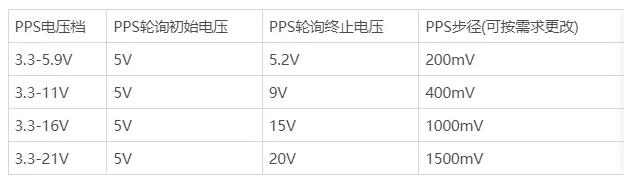

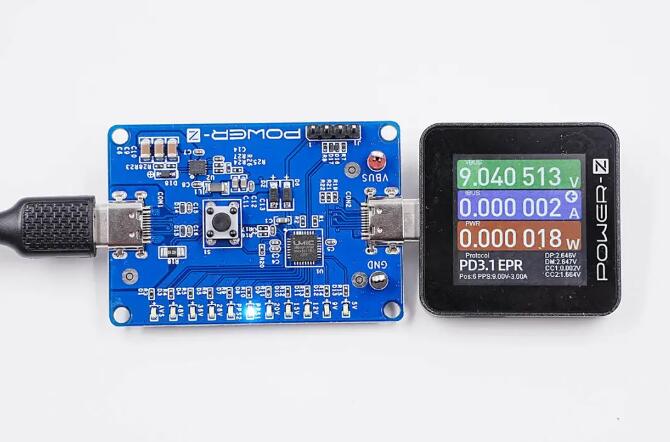

當誘騙器申請的是第一個PPS檔時，會以5V作為輪詢3.3-11V/3A的初始電壓，400mV作為步徑往上遞增，直至升到終止電壓9V，而后Tester會不停的向PPS設備發出9V的電力請求。與此同時LED指示燈停在LED #6處并保持一直閃，如圖上圖所示； 當誘騙器申請的是第二個PPS檔時，會以5V作為輪詢3.3-16V/3A的初始電壓，1000mV作為步徑往上遞增，直至升到終止電壓15V，而后Tester會不停的向PPS設備發出15V的電力請求。與此同時LED指示燈停在LED #7處并保持一直閃。 充電頭網總結 隨著消費電子的迅猛發展，越來越多的設備需要進行充電使用，充電焦慮時長伴隨著我們。在蘋果率先應用PD3.1于MacBook 16寸筆記本電腦后，面對市場的期盼與需求，無論是快充芯片原廠、方案商，還是快充工廠，PD3.1快充產品的開發都是一個新的挑戰，ChargerLAB POWER-Z率先推出USB PD3.1 PPS快充誘騙器，將起到了助力行業進步的作用。
